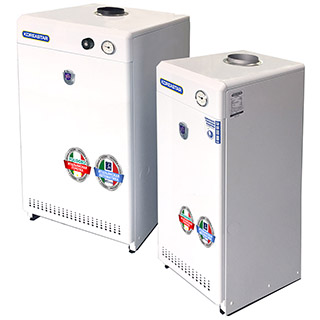

Котлы KOREASTAR 7–40 и 50–100

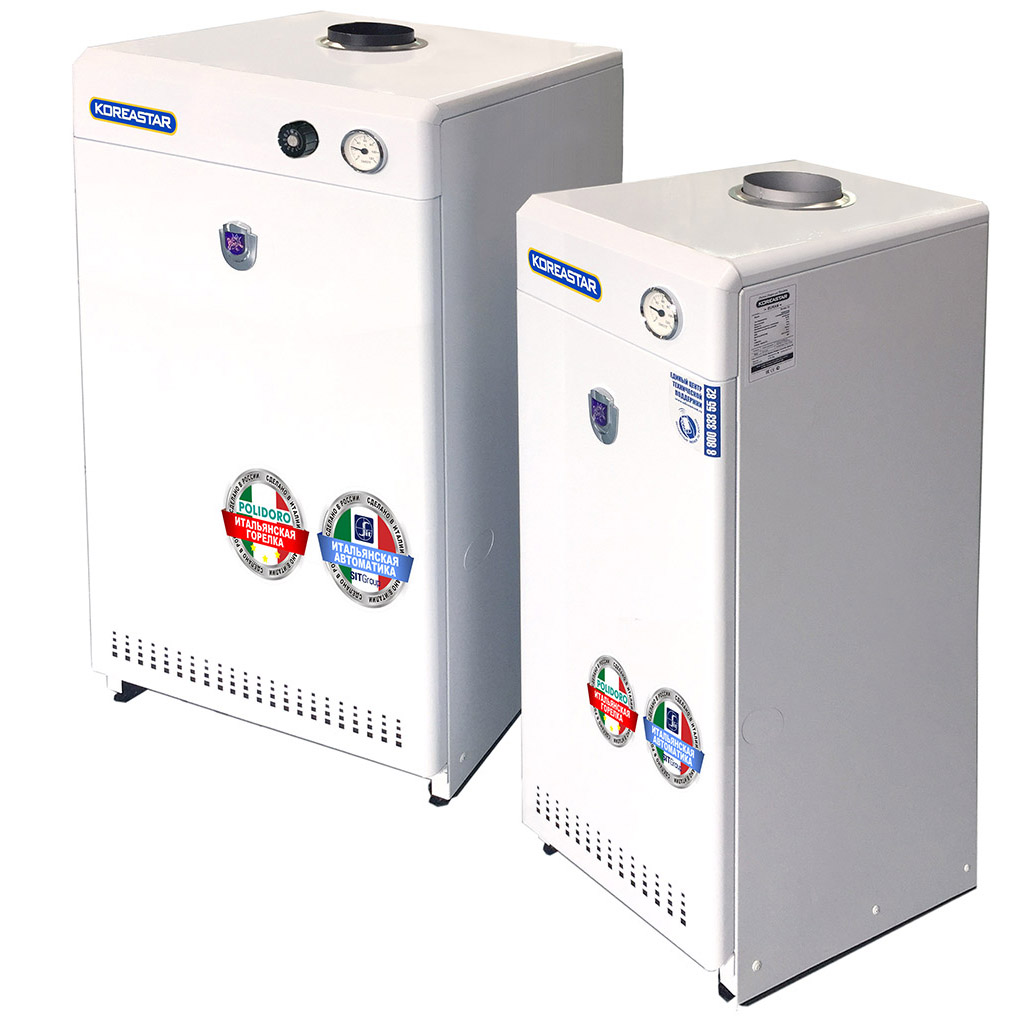

Koreastar 7-40
Напольные газовые котлы KOREASTAR 7–40 предназначены для водяного отопления жилых домов с естественной или принудительной циркуляцией теплоносителя. В модельном ряду предусмотрены одно- и двухконтурные исполнения.
О серии
- Теплопроизводительность
- 8–40 кВт
- Топливо
- природный газ
- Камера сгорания
- открытая
- Размещение
- напольное, внутри помещения
- Дымоудаление
- через дымоход
- Исполнение
- одно- и двухконтурное
Особенности конструкции
Открытая камера сгорания
Воздух поступает из помещения, продукты сгорания отводятся через дымоход.
Стальной теплообменник
Жаротрубная конструкция с турбулизаторами повышает эффективность теплосъёма.
Автоматика SIT
Режим «малое пламя», стабилизатор давления газа и пьезорозжиг.
Горелка WORGAS
Основная горелка изготовлена из жаростойкой нержавеющей стали.
Циркуляция теплоносителя
Поддерживается естественная или принудительная циркуляция воды.
Горячее водоснабжение
Для моделей с маркировкой W предусмотрен второй контур.
Выберите модель
KOREASTAR 7,5
- Теплопроизводительность
- 8 кВт
- КПД
- не менее 90%
- Максимальный расход газа
- 0,89 м³/ч
- Подключение отопления
- 1½″ (Ду 40 мм)
- Подключение газа
- ½″ (Ду 15 мм)
- Диаметр дымохода
- 95 мм
- Диаметр подключаемого дымохода
- 100 мм
- Масса (брутто)
- 44 кг
Условия эксплуатации
- Температура теплоносителя
- до 95 °C
- Рабочее давление
- до 0,3 МПа
- Давление газа
- 0,6–3,0 кПа, номинальное 1,3 кПа
- Циркуляция
- естественная или принудительная
Все характеристики и параметры
Параметры и характеристики котлов Koreastar 7-40
Модель одноконтурного котла | 7,5 | 10 | 12,5 | 16 | 20 | 25 | 30 | 35 | 40 |
Номинальная теплопроизводительность, кВт | 8 | 10 | 12,5 | 16 | 20 | 25 | 30 | 35 | 40 |
КПД, не менее, % | 90 | ||||||||
ТОПЛИВО* | Природный газ по ГОСТ 5542 | ||||||||
Давление газа перед котлом, Па: - номинальное - минимальное - максимальное | 1300 600 3000 | ||||||||
Расход газа (при работе на максимальной мощности), куб.м/час | 0,89 | 1,16 | 1,44 | 1,78 | 2,3 | 2,8 | 3,4 | 3,9 | 4,6 |
Разряжение в дымоходе, Па | 5...15 | ||||||||
Теплоноситель | Вода по ГОСТ 21563-93 | ||||||||
Параметры теплоносителя: | |||||||||
- макс. рабочее давление, МПа | 0,3 | ||||||||
- макс. температура, град. С | 95 | ||||||||
Присоединительные размеры патрубков: | |||||||||
- к системе отопления | G1 1/2 (Ду 40 мм) | G2 (Ду 50 мм) | |||||||
- к газовой магистрали | G 1/2 (Ду 15 мм) | ||||||||
Диаметр дымоотводящего патрубка котла, мм | 95 | 115 | 135 | 155 | |||||
Диаметр подсоединяемого дымохода, мм | 100 | 120 | 140 | 160 | |||||
Вес котла (брутто), кг | 44 | 46 | 51 | 56 | 74 | 79 | 81 | 104 | 116 |
Модель двухконтурного котла | 12,5 W (UW) | 16 W (UW) | 20 W (UW) | 25 W (UW) |
Номинальная теплопроизводительность, кВт | 12,5 | 16 | 20 | 25 |
КПД, не менее, % | 90 | |||
Топливо* | Природный газ по ГОСТ 5542 | |||
Давление газа перед котлом, Па: - ном/мин/макс | 1300 / 600/ 3000 | |||
Расход газа (при работе на максимальной мощности , куб/час | 1,44 | 1,78 | 2,3 | 2,8 |
Разряжение в дымоходе, Па | 5...15 | |||
Теплоноситель | Вода по ГОСТ 21563-93 | |||
Параметры теплоносителя: | ||||
- макс. рабочее давление, МПа | 0,3 | |||
- макс. рабочее давление воды в ГВС, МПа | 0,6 | |||
- макс. температура, град. С | 95 | |||
Расход горячей воды через ГВС при перепаде температуры на 350C, л/час | 210 | 300 | 360 | 500 |
Присоединительные размеры патрубков: | ||||
- к системе отопления | G1 ½ (Ду 40 мм) | G2 (Ду 50 мм) | ||
- к газовой магистрали | G ½ (Ду 15 мм) | |||
- к ГВС | G 1/2 | |||
Диаметр дымоотводящего патрубка котла, мм | 115 | 115 | 135 | 135 |
Диаметр подсоединяемого дымохода, мм | 120 | 120 | 140 | 140 |
Вес котла (брутто), кг | 52 | 57 | 75 | 80 |
* Перевод на сжиженный углеводородный газ возможен при использовании комплекта СУГ | ||||
Документация
Фотографии

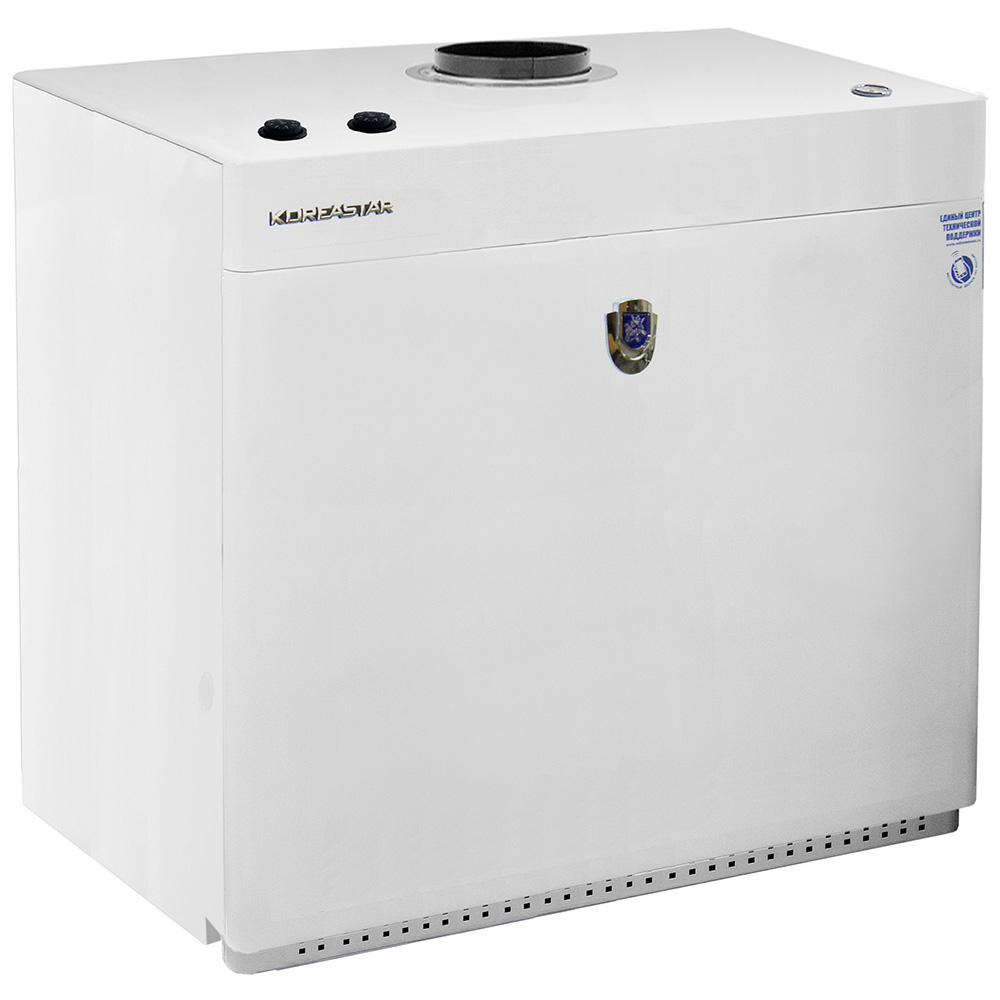

Koreastar 50-100
Стальные газовые котлы KOREASTAR 50–100 предназначены для отопления и горячего водоснабжения жилых, общественных и производственных объектов. Модельный ряд рассчитан на объекты с повышенной потребностью в тепловой мощности.
О серии
- Теплопроизводительность
- 50–100 кВт
- Топливо
- природный газ
- Камера сгорания
- открытая
- Размещение
- напольное, внутри помещения
- Дымоудаление
- через дымоход
- Исполнение
- одноконтурное; контур ГВС предусмотрен для модели 50
Особенности конструкции
Открытая камера сгорания
Воздух поступает из помещения, продукты сгорания отводятся через дымоход.
Стальной теплообменник
Котёл рассчитан на водяное отопление зданий и сооружений.
Газовая автоматика
Автоматика регулирует температуру и контролирует безопасную работу.
Циркуляция теплоносителя
Поддерживается естественная или принудительная циркуляция воды.
Горячее водоснабжение
Исполнения с контуром ГВС обеспечивают нагрев хозяйственной воды.
Выберите модель
KOREASTAR 50 / KOREASTAR 50 (с ГВС)
- Теплопроизводительность
- 50 кВт
- Отапливаемая площадь
- 500 м²
- КПД
- не менее 92%
- Максимальный расход газа
- 5,5 м³/ч
- Средний расход газа
- 3,3 м³/ч
- Подключение отопления
- 2″ (Ду 50 мм)
- Подключение газа
- ½″ (Ду 15 мм)
- Диаметр дымохода
- 200 мм
- Габариты (В × Ш × Г)
- Без ГВС990 × 550 × 650 ммС ГВС1250 × 550 × 650 мм
- Масса
- Без ГВС143 кгС ГВС164 кг
- Производительность ГВС
- Без ГВС—С ГВС17 л/мин
Условия эксплуатации
- Температура теплоносителя
- регулирование 40–80 °C, максимальная 95 °C
- Рабочее давление
- до 0,19 МПа
- Давление газа
- 0,6–3,0 кПа, номинальное 1,3 кПа
- Циркуляция
- естественная или принудительная
Все характеристики и параметры
Параметры и характеристики котлов Koreastar 50-100
Наименование параметра | KOREASTAR 50 | KOREASTAR 60 | KOREASTAR 70 | KOREASTAR 80 | KOREASTAR 90 | KOREASTAR 100 | |
Номинальная теплопроизводительность, кВт | 50 | 60 | 70 | 80 | 90 | 100 | |
Ориентировочная площадь отапливаемого помещения, при высоте 2,7м, м² | 500* | 600* | 700* | 800* | 900* | 1000* | |
КПД, не менее, % | 92 | 92 | 92 | 92 | 92 | 92 | |
Давление природного газа: nom/ min/maх/, кПа | 1,3/ 0,6/ 3,0 | ||||||
Расход природного газа (среднесут.), м³/час | 3,3 | 3,6 | 4,2 | 4,8 | 5,6 | 6,0 | |
Расход природного газа (макс.), м³/час | 5,5 | 6,6 | 7,7 | 8,8 | 9,9 | 11,0 | |
Диапазон регулирования температуры теплоносителя, оС | 40...80 | ||||||
Максимальная температура теплоносителя на выходе из котла оС, не более | 95 | ||||||
Время отключение подачи газа при погасании запальной горелки, сек, не более | 60 | ||||||
Максимальное давление теплоносителя в системе отопления, МПа (кгс/см2) | 0,19 (1,9) | ||||||
Производительность ГВС л/мин (для котлов с контуром ГВС, ΔT 35 0 С) | 17 | — | — | — | — | — | |
Габаритные размеры корпуса котла, мм: | высота без конт. ГВС высота с конт. ГВС ширина глубина | 990 1250 550 650 | 990 — 710 650 | 990 — 880 650 | |||
Присоединительные размеры | подачи и обратки (Ду) | 50 | |||||
подвода газа, (Ду) | 15 | 20 | |||||
Масса котла, кг | без контура ГВС | 143 | 143 | 165 | 165 | 195 | 195 |
с контуром ГВС | 164 | — | — | — | — | — | |
Диаметр дымохода, мм | 200 | ||||||
*Параметр определен при соответствии отапливаемого помещения требованиям строительных норм и правил для региона. | |||||||
